脉冲阀分为直角脉冲阀和淹没式脉冲阀

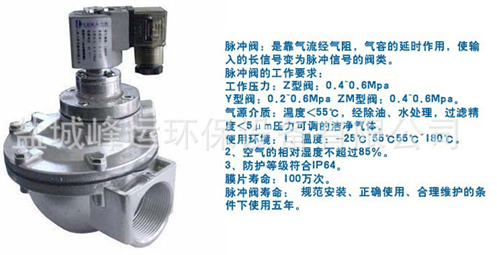

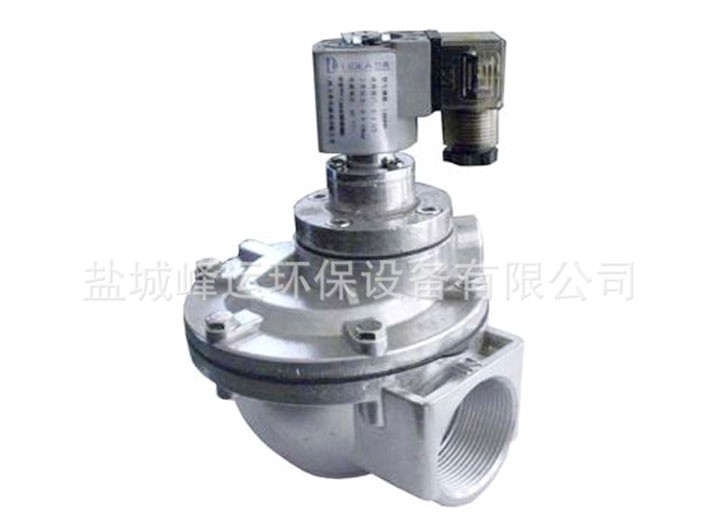

直角脉冲阀工作原理

高压气从进气口接入， 进入下气室，1、当脉冲阀未得电时，气体通过上下两壳体的恒压管道以 及其中的节流孔进入减压室，由于阀芯在弹簧的作用下堵住泄压孔，气体不会排出，令减压室和下气室的压力一致，而在弹簧作用下，膜片将喷吹口堵住，气体不会冲出。2、当脉冲阀得电时，阀芯在电磁力作用下向上抬起，泄压孔打开，气体喷出，由于恒压管道节流孔的作用，泄压孔的流出速度大于减压室恒压管气体的流入速度，令减压室压力低于下气室的压力，下气室的气体将膜片顶起，打开喷吹口，进行气体喷吹。

淹没式脉冲阀工作原理

其结构和直角脉冲阀基本一致，只是没有进气口，直接以气包作为它的下气室，其原理也是一样。

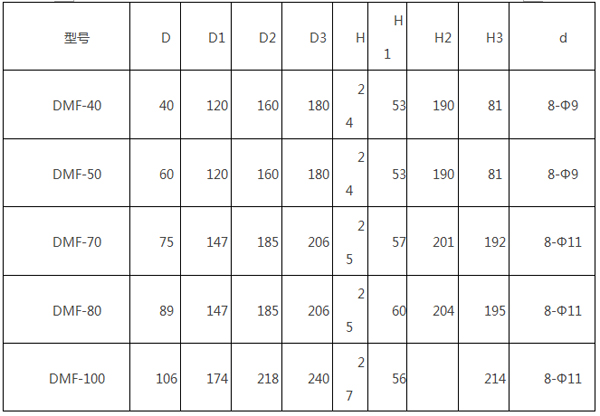

淹没式脉冲阀尺寸表 (mm)
